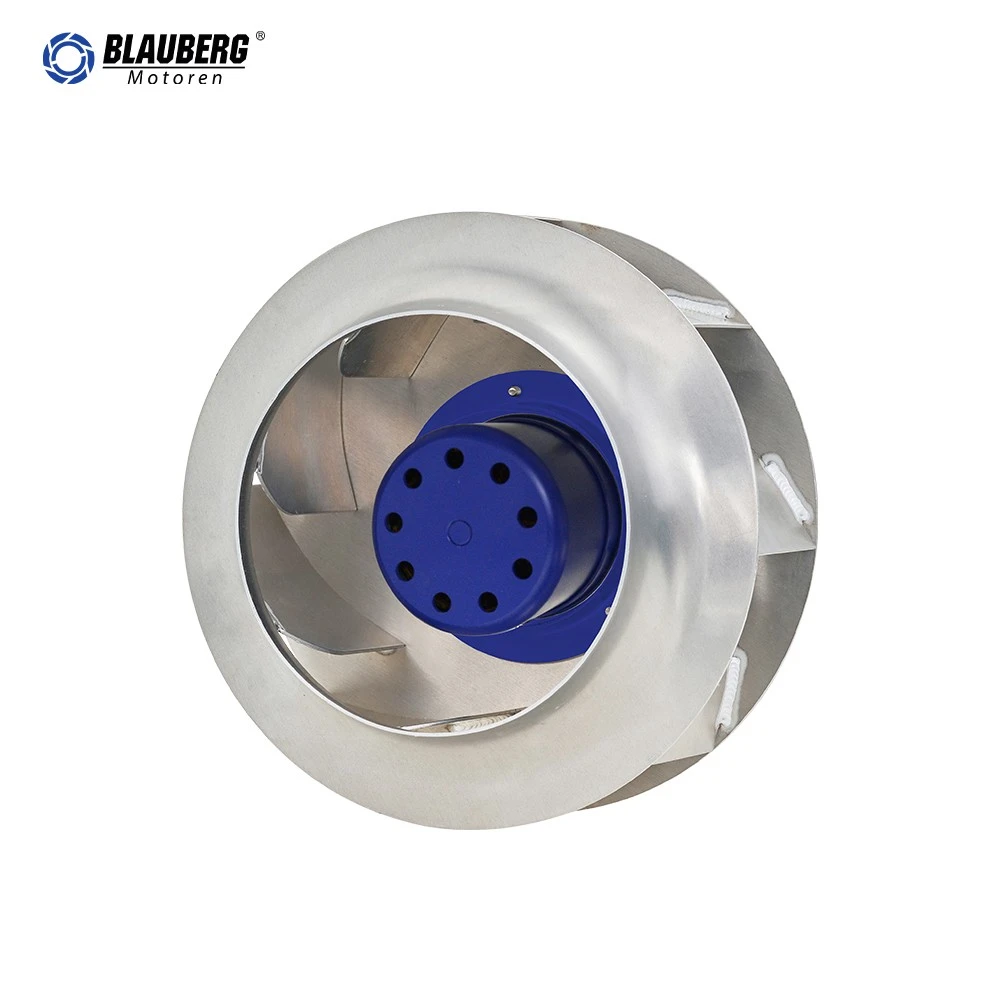

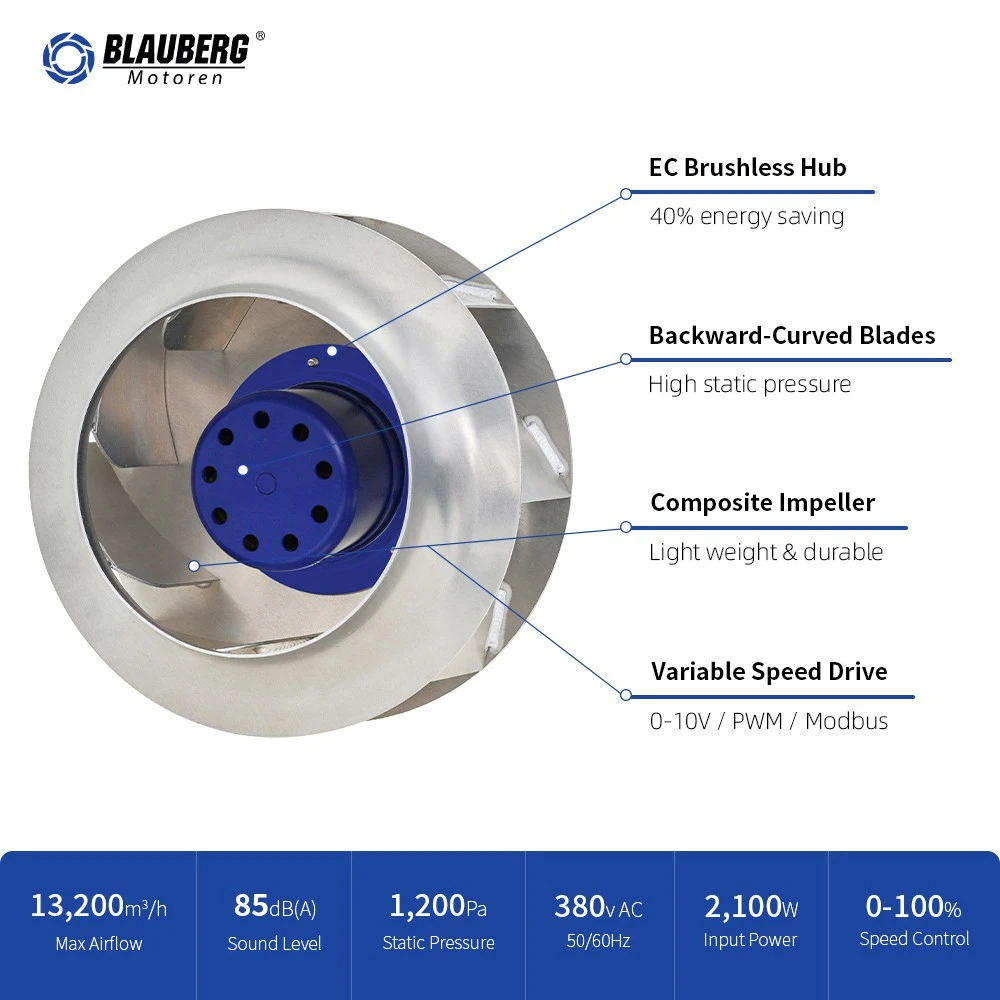

Suzhou Blauberg Motoren Technology Co., Ltd. היא אחת מהיצרניות והספקיות המובילות של blauberg bk-b310e-ec-05 310mm ec מאוורר צנטריפוגלי מעוקל לאחור בסין. ברוכים הבאים לקנות מוצרים מותאמים אישית באיכות גבוהה בתפזורת מתוצרת סין כאן ולקבל הצעת מחיר מהמפעל שלנו. לייעוץ מחירים צרו קשר.
מידע בסיסי
| דֶגֶם | BK-B310E-EC-05 | סוג מאוורר | מאוורר צנטריפוגלי מעוקל לאחור |
| קוטר נומינלי | 310 מ"מ | סוג מנוע | מנוע EC רוטור חיצוני |
| שָׁלָב | תלת פאזי | מתח נומינלי | 220 VAC |
| טווח מתח נומינלי | 184–276 VAC | תֶדֶר | 50/60 הרץ |
| מהירות נומינלית | 2960 ± 5% סל"ד | כוח קלט מקסימלי | 700 W |
| זרם כניסה מקסימלי | 2.1 A | רמת קול | 85 dB(A) |
| טמפרטורת סביבה | -25 עד +60 מעלות | מצב נתונים | אוויר חופשי |
תיאור טכני
| דֶגֶם | BK-B310E-EC-05 | גודל מאוורר | 319 × 319 × 219 מ"מ |
| גודל מנוע | 102 | מִשׁקָל | 5.5 ק"ג |
| אריזה | 27 יח'\\מזרן | חומר אימפלר | סגסוגת אלומיניום |
| מספר להבים | 8 | כיוון זרימת האוויר | מסביב |
| כיוון הסיבוב | במבט בכיוון השעון לכיוון הרוטור | משטח רוטור | ריסוס פלסטיק (כחול) |
| בית רוטור | לִמְתוֹחַ | דרגת הגנה | IP20 |
| מחלקת בידוד | F | מצב הפעלה | S1 |
| מֵסַב | מֵסַב כַדוּרִיוֹת | מיקום התקנה | כֹּל |
| טמפרטורת הובלה/אחסון | -40 עד +80 מעלות | לחות הפעלה | 5%–90% RH |
| לחות אחסון | 5%–95% RH | אורך כבל | 500 ± 20 מ"מ |
| תכונות בקרה | פלט 10 VDC; 0–10 VDC / PWM; PFC; RS485 MODBUS-RTU | מיגון מוטורי | רוטור נעול, הגנה תרמית, מעל/תת-מתח וזרם יתר; התחלה רכה |
| חוזק דיאלקטרי | 1800 VAC / 50 הרץ, 1 שניות; דליפה פחות או שווה ל-10 mA; ללא תקלות | גע ב'נוכחי' | פחות או שווה ל-3.5 mA לפי IEC 60990 |
| תוֹאַמנוּת | CCC, CE, RoHS | תאריך יציאה | 11 ביוני 2025 |
יישום מוצר
| 1 | עמודת טעינה | 9 | פרויקט קירור ציוד |
| 2 | מערכת פליטת עשן למטבח | 10 | פרויקט יחידת אוורור |
| 3 | פרויקט FFU | 11 | פרויקט AHU |
| 4 | קירור חדר מחשב | 12 | פרויקט מטהר אוויר |
| 5 | רכבת טרנזיט מיזוג- | 13 | פרויקט מחליף חום |
| 6 | מוצרי חשמל | 14 | פרויקט מיכל טלקום |
| 7 | פרויקט FanGrid | 15 | פרויקט קירור מרכז נתונים |
| 8 | פרויקט ציוד אוורור | 16 | מערכת קירור תעשייתית |
ביצועי אוויר
מידות כוללות
חלק אביזר: טבעת כניסה. בורג M5 בורג מקסימלי -בעומק: 9 מ"מ. בורג M6: בורג-דרך. כבל AC: PVC 6 × AWG18. כבל DC: PVC 6 × AWG22.
חיבור לחשמל
| קַו | קֶשֶׁר | צֶבַע | פונקציה / משימה | |
| קו חשמל | פ | ירוק/צהוב | כדור הארץ מגן | |
| U0 | L1 | חוּם | ספק כוח, חוט חי; עיין בלוחית לטווח מתחים | |
| U1 | L2 | כְּחוֹל | ספק כוח, חוט חי; עיין בלוחית לטווח מתחים | |
| U2 | L3 | שָׁחוֹר | ספק כוח, חוט חי; עיין בלוחית לטווח מתחים | |
| U3 | NC | לָבָן | ממסר מצב, נקודה A, סגור בדרך כלל, שבירה עקב כשל; דירוג איש קשר 250 VAC / 2 A | |
| U4 | COM | אָפוֹר | ממסר מצב, נקודה B, חיבור משותף; דירוג קשר 250 VAC / 2 A; מבודד ממשקי חשמל ובקרה | |
| קו בקרה | U5 | RSA | חוּם | ממשק RS485 עבור MODBUS, RSA; SELV |
| U6 | RSB | אָפוֹר | ממשק RS485 עבור MODBUS, RSB; SELV | |
| U7 | בקרת מהירות | צָהוֹב | כניסת בקרת 0–10 V / PWM (משרעת PWM מקסימלית 10 V); SELV | |
| U8 | משוב איתות | לָבָן | פלט Tach, 5 פולסים לכל סיבוב (ניתן להתאים אישית או לשנות את הפולסים לאות RD); SELV | |
| U9 | +10V | אָדוֹם | פלט מתח קבוע 10 VDC ±5%, Imax. 10 mA; ספק כוח להתקנים חיצוניים כגון פוטנציומטרים; SELV | |
| U10 | GND | כְּחוֹל | קרקע התייחסות לממשק בקרה; SELV | |
הגדרת מהירות
- מהירות מלאה:קצר אדום וצהוב; המאוורר יפעל במלוא המהירות.
- בקרת מתח 0–10 VDC (±0.2 V):מתח מעל 1.0 VDC מפעיל את המאוורר; מתח מתחת ל-0.5 VDC עוצר את המאוורר.
- בקרת PWM:חובת PWM 0%–100% (±2%); משרעת מוצעת 10 VDC (±5%); תדר 1-10 קילו-הרץ; חובה מעל 10% מפעיל את המאוורר ומתחת ל-5% מפסיק אותו.
- בקרת פוטנציומטר:השתמש בפוטנציומטר 10 kΩ; מתח מעל 1.0 VDC מפעיל את המאוורר ומתחת ל-0.5 VDC עוצר אותו.
משוב איתות:המאוורר מספק אות פלט מהירות. Vfg ונגד המשיכה-למעלה מחוברים על ידי הלקוח. Vfg=(3.3–30)VDC, R גדול או שווה ל-1000×(Vfg)Ω. חישוב מהירות: n=60f/a, כאשר n הוא מהירות המאוורר, a הוא פולסים לכל סיבוב ו-f הוא תדר צורת גל פלט האות. תוויות פלט אות טאצ'ו: IC, Rb1, Rb2, Rfg, Vce, Vfg, GND ו-Qa.
הורד
הורד את מפרט המוצר של BK-B310E-EC-05
