כיצד בוחרים מאווררים צנטריפוגליים תעשייתיים למערכות OEM יעילות?
מדריך מעשי לסוגי מאווררים, גודל, יעילות, רעש ודרישות יישום.
בחר תעשייתימאווררים צנטריפוגלייםעל ידי התאמת זרימת האוויר והלחץ הנדרשים לעקומת מאוורר מתועדת, ולאחר מכן בדיקת אספקת חשמל, שטח התקנה, בקרות ותנאי הפעלה. השווה כוח קלט וסאונד באותה נקודת עבודה. אמת את מכלול הציוד המלא לפני שחרור דגם לייצור.
קטלוג יכול לזהות מעריץ מבטיח, אבל הציוד שמסביבו קובע אם הבחירה הזו עובדת. מסננים עומסים, סלילים מתנגדים לזרימת אוויר, מרווחי הכניסה משתנים ופקודות הבקרה משתנות לאורך היום. עבור מהנדס OEM או צוות רכש, השאלה השימושית היא אפוא כיצד לבחור מאוורר המספק את הביצועים הנדרשים בכל טווח הפעולה המיועד.
מדריך זה מחבר בין עיצוב מאוורר צנטריפוגלי לבין ההחלטות הדרושות עבור ציוד HVAC, יחידות טיפול באוויר,קירור מרכז הנתוניםואוורור מכונות. זה גם מסביר מתי חיפוש אחר מאוורר מוטבע, יחידת פליטה לגג או מנוע אוויר שחזור מתאר דרישת רכישה שונה.

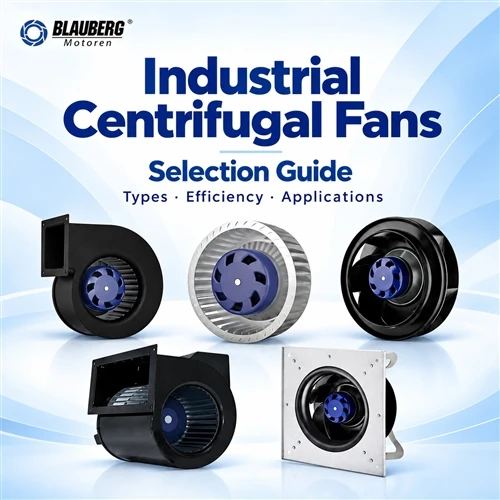

חמש תצורות מוצר צנטריפוגלי של Blauberg, מסודרות משמאל לימין באותו סדר כמו ההשוואה למטה. מבוסס על יצירות אמנות של מוצר-שסופק על ידי החברה; סקירה כללית זו אינה מקצה דירוגי ביצועים ספציפיים למודל-.חקור מוצרי מאוורר צנטריפוגלי ↗
מהם הסוגים השונים של מאווררים צנטריפוגליים המוצגים כאן?
האיור מציג חמש תצורות של מוצר Blauberg: מפוחים צנטריפוגליים-יחידים, מאווררים צנטריפוגליים מעוקלים-קדימה, מאווררים צנטריפוגליים מעוקלים-אחור, מפוחים צנטריפוגליים כפולים-מפוחים ומאווררי תקע. כולם מעבירים אוויר דרך אימפלר צנטריפוגלי מסתובב, אבל שמותיהם מתארים תכונות שונות. הבנת התכונות הללו עוזרת ל-OEM להשוות את הרכיבים הנכונים לפני בדיקת עקומות דגמים בודדים.
כניסה-יחידה וכניסה-כפולהתאר את הסדר הקליטה;קדימה-מעוקל ואחורה-מעוגללתאר את עקמומיות הלהב ביחס לסיבוב;מאוורר תקעמתאר תצורת התקנה. תיאורים אלה יכולים לחפוף. לדוגמה, מאוורר תקע יכול להיות בעל אימפלר מעוקל- לאחור ומנוע EC. חמשת המוצרים ממחישים משפחות קטלוגיות שימושיות, במקום חמישה עיצובי להבים בלעדיים זה מזה או כל סוג מאוורר צנטריפוגלי זמין.
01 · מפוחים צנטריפוגליים-יחידים בכניסה
מפוח צנטריפוגלי- יחיד מכניס אוויר מצד אחד של האימפלר. בית הגלילה בתמונה אוסף את הפריקה הרדיאלית ומכוון אותה לכיוון חיבור שקע. עבור ארון OEM או מכלול אוורור, בדוק את מרווח היניקה, כיוון הפריקה וגיאומטריית החיבור. בחר את שילוב הגלגל-ו-השלם מתוך העקומה המתועדת שלו; דירוג אימפלר חשוף אינו מתאר את המפוח המורכב.
02 · קדימה-מאווררים צנטריפוגליים מעוקלים
למאוורר צנטריפוגלי מעוגל- קדימה יש להבים שמתעקלים בכיוון הסיבוב. האיור מציג את מכלול האימפלר והמנוע, מה שהופך את הלהבים הממוקמים קרוב לגלויים. גיאומטריית הדיור וטווח הפעולה המיועד חשובים בעת שילוב תצורה זו. בדוק את הספק הכניסה ואת העמסת המנוע כאשר התנגדות המערכת משתנה, במיוחד כאשר משווים מסננים נקיים ועמוסים. המראה לבדו אינו יכול לקבוע את זרימת האוויר, הלחץ או הביצועים האקוסטיים שלו.
03 · מאווררים צנטריפוגליים מעוקלים- לאחור
למאוורר צנטריפוגלי מעוקל- לאחור יש להבים שמתעקלים מכיוון הסיבוב. בציוד HVAC, אוורור מסונן וקירור מכונות, השוו דגמים מועמדים בנקודת העבודה הנדרשת. סקור את עקומת המאוורר, הספק הכניסה וטווח הפעולה המותר ביחד. הגלגל השחור המוצג מזהה תצורה; צבעו ומראה הלהב אינם מוכיחים דירוג יעילות או התאמה לסביבה מסוימת.
04 · מפוחים צנטריפוגליים כפולים-
מפוח צנטריפוגלי כפול-נכנס, הנקרא גם מפוח צנטריפוגלי כפול-כניסה, מכניס אוויר משני הצדדים של מכלול האימפלר. אפשר מקום לשני נתיבי היניקה ובדוק אם לוחות, מסננים או חיווט סמוכים חוסמים את שני הצדדים. השתמש בעקומה עבור היחידה המורכבת בפועל. שני כניסות לא מייצרות זרימת אוויר כפולה מדגם כניסת- יחיד: מידות גלגל, מהירות, דיור ולחץ תפעול משפיעים גם הם על התוצאה.
05 · תקע מאווררים
מאוורר תקע משתלב במארז הציוד או במליאה, בדרך כלל ללא בית גלילה בודד. לוח ההרכבה המרובע בתמונה וסידור התמיכה ממחיש את הממשק המכאני. עבור יחידות טיפול באוויר וציוד CRAC, סקור את מרווח הכניסה, גיאומטריית המליאה, גישה להסרה ובקרות. כאשר נבחר מאוורר תקע EC, אשר את ממשקי האספקה והשליטה שלו בתיעוד הדגם המדויק; המונח "מאוורר תקע" לבדו אינו מציין את טכנולוגיית המנוע.
| תְצוּרָה | שאלת השוואה שימושית | מה לאמת |
|---|---|---|
| 01 · מפוח צנטריפוגלי כניסת- יחיד | האם האוויר יכול להגיע לכניסה ולצאת דרך השקע המיועד? | מרווח כניסה חד-צדדי, כיוון היציאה ועקומת המפוח המלאה. |
| 02 · קדימה-מאוורר צנטריפוגלי מעוקל | האם שילוב האימפלר-ו-הבית עומד בכל טווח הפעולה? | גיאומטריית הדיור, הספק קלט ועומס המנוע כמשתנה התנגדות. |
| 03 · מאוורר צנטריפוגלי לאחור- | האם הוא עומד בזרימת האוויר והלחץ הנדרשים עם כוח כניסה מתאים? | יעילות נקודת הפעלה-, גיאומטריית הכניסה וטווח הפעולה המותר. |
| 04 · מפוח צנטריפוגלי כפול-כניסה | האם שני שבילי הכניסה זמינים בתוך הארון? | מרווח משני הצדדים, חסימות וביצועי היחידה המורכבת. |
| 05 · מאוורר תקע | האם מליאת הציוד וסידור ההרכבה יכולים לתמוך בחובה? | פריסת מליאה, התאמה מכנית, גישת שירות ובקרות ספציפיות-לדגם. |
חקור את המפוחים הצנטריפוגליים של Blauberg-יחידים, מאווררים צנטריפוגליים קדימה, מאווררים צנטריפוגליים לאחור, מפוחים צנטריפוגליים כפולים-כניסה ומאווררי תקע EC. השתמשו במשפחות אלו לרשימה קצרה של מוצרים, ולאחר מכן השלימו את בחירת המאווררים הצנטריפוגליים תוך שימוש בדרישות תואמות של זרימת אוויר, לחץ, חשמל והתקנה.
אילו דגמי מאווררים צנטריפוגליים כדאי לבדוק?
תיאורי מוצרים מ-קטלוג מאוורר צנטריפוגלי של בלאוברג. אשר את הדגם הנבחר בנקודת ההפעלה שלך לפני השחרור.
איזה מידע הופך את בחירת המאוורר הצנטריפוגלי לאמינה?
התחל עם דרישת הפעלה שצוות הציוד יכול לאמת. ציין זרימת אוויר ב-m³/h או CFM ולחץ ב-Pa או אינצ'ים של מד מים. ציין אם דרישת הלחץ היא לחץ סטטי או טוטאלי, וציין היכן היא חלה. ערך לחץ ללא גבול מוגדר יכול להוביל להשוואה שלא כמו עקומות קטלוג.
כלול את נתיב האוויר בפועל: סורג כניסה, מסנן, מחליף חום, משתיקי קול, מעברי תעלות, בולמים ופריקה. רשום גם את תנאי המסנן-הנקיים וגם -של-השירות כאשר אלה משפיעים על החובה. עבור פעולה משתנה, הגדר את הנקודה הנורמלית, נקודת המינימום והנקודה הנדרשת המקסימלית במקום לבחור סביב מצב חריג אחד.
לאחר מכן, רשום את טמפרטורת האוויר, גובה או צפיפות עיצוב, חשיפה ללחות, זיהום וכיוון ההתקנה. הוסף מתח, פאזה ותדר זמינים. עבור מאוורר צנטריפוגלי EC, ציין את קלט הבקרה והמשוב הנדרש, כולל מה צריך לקרות אם התקשורת אובדת. פרטים אלה שייכים להצעת המחיר הראשונית מכיוון שהם יכולים לבטל דגמים סבירים אחרת.
לבסוף, הגדירו את מעטפת החלל ודרישות השירות. כלול גישה לכניסה, נקודות הרכבה, ניתוב כבלים, מרווח הסרה ומסה מותרת. מאוורר שמתאים בתוך הארון עדיין עשוי להיות בלתי אפשרי לבדיקה או החלפה. התייחס לגישה לתחזוקה כחלק מבחירת מאוורר צנטריפוגלי ולא כהתאמה מאוחרת בהתקנה.
איך ניגשים לגודל מאוורר צנטריפוגלי?
גודל מאוורר צנטריפוגלי מתחיל במפגש של עקומת המאוורר ועקומת התנגדות המערכת. זרימת אוויר מקסימלית ולחץ מקסימלי הם בדרך כלל קצוות שונים של מעטפת ביצועים. שילובם לנקודת חובה אחת כביכול מייצר מפרט שאולי המאוורר לעולם לא יספק.
כדרישה להמחשה, שקול מכלול OEM הזקוק ל-3,000 מ"ק/שעה ב-500 Pa. המר את זרימת האוויר ל-0.833 מ"ק/שניה לפני חישוב כוח האוויר. על בסיס לחץ מוגדר זה, זרימת אוויר כפולה בלחץ נותנת כ-417 וואט של כוח אוויר. אם היעילות הכוללת המשוערת על אותו בסיס היא 60%, הקלט החשמלי המקביל הוא כ-694 ואט. אלו הן הנחות לימוד, לא דירוג או בחירה של דגם Blauberg.
3,000 ÷ 3,600 = 0.833 m³/s
הספק אוויר=0.833 × 500 ≈ 417 W
קלט חשמלי=417 ÷ 0.60 ≈ 694 W
החישוב עוזר לבדוק אם אומדן הספק-קלט הוא סביר, אבל הוא לא יכול לבחור את קוטר האימפלר או לקבוע התאמה למנוע. השג עקומת דגם במהירות ובתנאי האוויר הרלוונטיים. סקור את עקומת ההספק ואת אזור הפעולה המותר של היצרן, ולאחר מכן בדוק מה קורה כאשר ההתנגדות משתנה.
היצרן-פרסם את גרף הביצועים עבור GK-B400E-EC-05. לחץ כולל PTבפא; זרימת אוויר Q ב-m3/h. יש לאשר את הדגם ואת תנאי ההפעלה מול המפרט הנוכחי.הצג מקור ומפרט נוכחי ↗
גרף ה-GK-B400E-EC-05 המשוחזר מסומןPT, המציין לחץ כולל. אין להשוות אותו ישירות לדרישת לחץ סטטית- ללא הגבול עקבי של המרה ובדיקה. הגרף המוצג גם אינו מחליף את המפרט המלא: אשר מהירות, צפיפות ותנאי התקנה מול הספק לפני השימוש בו לבחירה.
כיצד יש להעריך את יעילות המאוורר הצנטריפוגלי?
השוואות שימושיות של יעילות מאוורר צנטריפוגלי שומרות על זרימת אוויר, בסיס לחץ ותנאי פעולה קבועים. ערך יעילות מנוע לבדו אינו מתאר את ההפסדים של האימפלר, הבקר ונתיב האוויר המותקן. כמו כן, קריאת הספק נמוך אומרת מעט אם המאוורר מספק פחות אוויר ממה שהציוד דורש.
עבור ציוד שמבלה זמן ניכר מתחת לביקוש המרבי, השווה מספר נקודות הפעלה ושעות השנתיות שלהן. אומדן אנרגיה שקופה מוסיפה קלט חשמלי ב-kW כפול שעות בכל נקודה. שמור על עומסי עזר והנחות בקרה עקביות בעת השוואת חלופות, והשתמש בתעריף החשמל המקומי רק לאחר השלמת חישוב האנרגיה.
חוקי המאווררים מספקים בדיקה מקדימה שימושית לאותו מאוורר בצפיפות ללא שינוי ובתנאים דומים: זרימת האוויר משתנה בקירוב עם המהירות, הלחץ בריבוע המהירות וכוח הציר עם המהירות בקוביות. במהירות של 80%, יחס ההספק-אידיאלי של הציר הוא 0.8³, או 51.2%. זה לא חיסכון חשמלי מובטח. דרישות לחץ קבועות, הפסדי שליטה ושינוי יעילות יכולים לשנות את התוצאה בפועל.
עבור פרויקט- יעיל באנרגיה של מאוורר צנטריפוגלי, בקש נתוני קלט-הספק בנקודות ההפעלה החשובות. השווה מאוורר צנטריפוגלי EC מעוקל- לאחור עם הפתרון הקיים תוך שימוש באותו גבול חובה והתקנה. הספר מקורות המערכת של משרד האנרגיה האמריקאי-מספק רקע על שיפור יעילות מבוסס-מערכת ובקרת מהירות.
מדוע ההתקנה משנה את ביצועי המאוורר הצנטריפוגלי?
מרפק הדוק ליד הכניסה, חסימה בכניסה או מעבר פתאומי של יציאה יכולים להפריע לזרימה בכניסה או יציאה מהמאוורר. לכן המכלול המותקן עשוי לספק פחות זרימת אוויר ממה שמציע סידור מעבדה. AMCA מתאר את ההפסדים הללו כאפקט מערכת ודן כיצד תנאי כניסה ויציאה לא נוחים מגבירים את העומס על המאוורר.
עיין בציור הארון לפני שתסיים עיצוב מאוורר צנטריפוגלי. בדוק קירות סמוכים, מסילות מבניות, מסננים וחבילות חיווט. שמרו על המרווחים שצוינו עבור הדגם הנבחר, והעריכו את סידור המליאה בפועל. אין ממד מרווח אוניברסלי שמתאים לכל אימפלר, בית והתקנה.
היצרן-פרסם את שרטוט הממדים של GK-B400E-EC-05, משוחזר מבלי להסיר את תוויות הממדים שלו. אמת את גרסת הציור הנוכחית לפני האינטגרציה.הצג מקור ומפרט נוכחי ↗
ציור ממדי עונה על שאלות הרכבה ומעטפות. הוא אינו קובע מרווח אווירודינמי או מוכיח שהציוד יעמוד ביעד אקוסטי. בדיקת אב טיפוס צריכה להשתמש בכניסת הייצור, היציאה, השומרים והמסננים. אם נעשה שינוי בפריסה כדי לפתור בעיית אריזה, בדוק מחדש את זרימת האוויר, הספק הקלט והקול יחד.
לרקע על אפקטים אלה, ראההנחיות המערכת-של AMCA. הוא תומך בשיטת ההתקנה הנדונה כאן ואינו מהווה תביעת אישור עבור המאוורר המאויר.
אילו יישומי מאוורר צנטריפוגלי מתאים לציוד OEM?
התאמת היישום החזקה ביותר מתחילה בנתיב אוויר ידוע ובחובה מדידה. הקטלוג ודפי היישומים של Blauberg מספקים מסלולים ל-HVAC, מיזוג אוויר, אלקטרוניקה וקירור ציוד. כל פרויקט עדיין זקוק לבדיקת מודל- ספציפית של זרימת אוויר, לחץ, סביבה ואינטגרציה חשמלית.
יחידות טיפול באוויר ואוורור HVAC
מאווררים צנטריפוגליים ליחידות טיפול באוויר חייבים להתגבר על ההתנגדות המשולבת של מסננים, סלילים ותעלות מחוברות. עבור מאוורר תקע EC לאינטגרציה של AHU, הגדר את הלחץ הנדרש בגבול היחידה וזהה אילו הפסדים פנימיים כלולים. תיקון קיר למאוורר- זקוק גם למרחב, בידוד, בקרה ותכנון שירות. שמור על מארזי פילטר נקיים ועמוסים בהשוואה.
ציוד קירור מרכז נתונים ו-CRAC
מאווררי קירור מרכזי נתונים פועלים בתוך אסטרטגיה תרמית וזרימת אוויר גדולה יותר. ציין פעולה רגילה, עומס מופחת והתגובה הנדרשת להפסקת מאוורר. מספר מאווררים במקביל אינם יוצרים יתירות אוטומטית: המאווררים הנותרים, טווח המהירות הזמין ורצף הבקרה חייבים לתמוך בדרישה המוסכמת. עבור מאווררי יחידות CRAC, תאם את הסליל, המתחם ונתיב המסירה לפני אישור בחירה.
טיהור אוויר ואוורור מסונן
מפוח צנטריפוגלי לטיהור אוויר חייב לספק את הזרימה הנדרשת כנגד התנגדות המסנן שנבחרה. הגדירו קריטריונים להחלפה, עקבו אחר משתני ההפעלה הרלוונטיים ותנו גישה לניקוי. עבור ציוד ל-FFU או-למעבדה, המאוורר הוא רק רכיב אחד. כל דרישת ניקיון, בלימה או ביצועים של-יחידה שלמה זקוקה להוכחה עבור ההרכבה השלמה.
קירור מכונות ומתחם
מאוורר קירור תעשייתי עשוי להעביר אוויר דרך גופי קירור, מחליפי חום או מעברי ארונות. קבע את עומס החום, הטמפרטורות המותרות וסביבת ההפעלה הגרועה ביותר לפני תרגום הדרישה לזרימת אוויר מאוורר. אבק, עיבוי ומחזור חוזר ראויים לתשומת לב מיוחדת. אין להסיק התאמה לגזים קורוזיביים, אטמוספרות נפיצות או פליטת תהליכים חמים מהמילה הכללית "תעשייתי".
איך אתה יכול להשוות רעש מאוורר צנטריפוגלי בצורה הוגנת?
השווה רעש מאוורר צנטריפוגלי בזרימת האוויר והלחץ הנדרשים, עם אותה שיטת התקנה ומדידה. כוח קול ולחץ קול הם כמויות שונות. תוצאת לחץ קול- תלויה במרחק, במאפייני החדר ובמיקום המיקרופון; ערך dB(A) בודד ללא פרטים אלה אינו מספיק להשוואה הוגנת.
עבור פרויקט של מאוורר צנטריפוגלי עם רעש- נמוך, הגדר אם היעד נוגע לצליל כניסה, צליל יציאה, קרינת מעטפת או רעש בחלל הכבוש. בקש מידע על פס-תדר כאשר רעש טונאלי או טיפול אקוסטי חשובים. מאוורר שקט יותר במשלוח חינם עשוי שלא להישאר שקט יותר מאחורי מסנן הייצור והשקע.
לפני הגדלת המהירות כדי לשחזר זרימת אוויר חסרה, בדוק את סידור הכניסה והיציאה. הפרעות בזרימה, לוחות רופפים ורטט-הנישאים במבנה יכולים לתרום לתלונה. רשום את התצורה, פקודת המהירות ונקודת ההפעלה במהלך בדיקת הרעש כך שניתן יהיה להשוות שינוי ייצור עתידי עם המדגם המקובל.
מתי חיפושי פליטה ושיקום-משולבים צריכים מפרט אחר?
מאווררים מוטבעים צנטריפוגלייםמורכבים לעבודה בתוך נתיב צינור. בדוק את גדלי החיבור של היחידה, הביצועים המותקנים, ההרכבה והגישה לשירות. של בלאוברגקטגוריית מאווררי צינור מוטבעמהווה נקודת התחלה שימושית, אך אשר את הטכנולוגיה והדגם המדויק של האימפלר במקום להניח שכל מוצר מוטבע הוא צנטריפוגלי.
מאווררי פליטה צנטריפוגליים לגגלתאר מכלול פליטה-על גג. המפרט חייב להתייחס לדיור, לממשק הגג, לחשיפת מזג האוויר וסידור הפריקה וכן לרכיב המאוורר. אימפלר צנטריפוגלי חשוף או מאוורר תקע אינם אוטומטית תוצר פליטה של גג-. אשר את ספק ההרכבה ואת חובת הפליטה המיועדת לפני ביצוע הזמנה.
שאלות בנושאמגבלות של מאווררים צנטריפוגליים-גבוהים בשיקום נזקי מיםנוגע למערכת אחרת. זרם חשמלי לבדו אינו קובע זרימת אוויר שימושית משטח או ביצועי ייבוש. השוואת ציוד שחזור זקוקה לקלט ההפעלה בפועל, לספק כוח זמין, מיקום ואסטרטגיית הסרת הלחות-. הגדלת הזרם אינה תחליף לאימות התוצאה המיועדת.
באופן דומה,מגבלות של מאווררים צנטריפוגליים-גבוהים בייבוש מבנילא ניתן לפתור מקטלוג רכיבי OEM. תנועת אוויר היא חלק אחד מהתהליך, ואין להציג מאוורר אוורור סטנדרטי כיחידת שיקום מוסמכת ללא הוכחות למוצר הנדרשות. הבחנות אלו עוזרות לקונים לבקש את הציוד הנכון במקום לבחור מקטגוריית מאווררים לא קשורה.
חיפוש ספציפי-למיקום כגון"מאווררים צנטריפוגליים תעשייתיים ניו ג'רזי"מוסיף דרישת שירות למפרט הטכני. על הקונים לאשר את כיסוי המשלוח, אחריות ההפעלה, זמינות החלפה ותמיכה מקומית. חיפוש כזה אינו קובע כי ליצרן יש משרד, מחסן או צוות התקנה בניו ג'רזי.
מה שייך לתכנון אחזקת מאוורר צנטריפוגלי?
תחזוקת מאוורר צנטריפוגלי מתחילה בהוראות הדגם הנבחר ובמצב ההרכבה המלאה. ספק גישה בטוחה ופעל לפי נוהל הבידוד של הציוד לפני הבדיקה. רשום את דגם המאוורר, התצורה החשמלית ועדכון הבקרה כדי שעבודת החלפה לא תציג רכיב לא תואם.
בדוק את הכניסה, האימפלר ונתיב האוויר שמסביב לאיתור זיהום או חסימות באמצעות שיטת התחזוקה המאושרת. בדוק את תקינות ההרכבה, המגנים, הכבלים והמחברים. הקשיבו לשינויים בצליל וחקרו רטט, תקלות חוזרות ונשנות או זרימת אוויר מופחתת. מרווחי השירות צריכים לשקף שעות פעילות וחשיפת זיהום במקום לוח זמנים שרירותי המועתק בין יישומים.
סידור מנוע EC עשוי למנוע החלפת מברשת ומכלול-הנעה ישירה עשוי למנוע תחזוקה של רצועה, אך מסננים ומעברי אוויר עדיין דורשים תשומת לב. אל תתייחס לתיאור כללי של מנוע "ללא תחזוקה-כאל הבטחה שכל מערכת האוורור אינה זקוקה לבדיקה.
מה עליך לשלוח כאשר מבקשים המלצה על אוהד Blauberg?
שלח גיליון חובה תמציתי ואת ציור ההרכבה עם הפנייה. זהה אם אתה צריך רכיב מאוורר, מפוח עם בית או יחידת אוורור שלמה. זה עושה את ההבדל בין השוואת משפחות קטלוגים לבין המלצת מודל שימושי.
| קלט RFQ | לִכלוֹל |
|---|---|
| נקודות חובה | זרימת אוויר, לחץ סטטי או כולל, יחידות, צפיפות ומקרי הפעלה. |
| אספקת חשמל | מתח, פאזה, תדר וכל אילוצי אספקה. |
| הִשׁתַלְבוּת | מעטפת שטח, פריסת כניסה ויציאה, הרכבה ופינוי שירות. |
| בקרות | פיקוד מהירות, ניטור, דרישות אזעקה ותגובת כשל. |
| סְבִיבָה | טמפרטורה, לחות, עיבוי, אבק ותיאור-אוויר מועבר. |
| קַבָּלָה | מגבלות הספק ואקוסטי, שיטת מדידה ותנאי בדיקה-לדוגמה. |
כדוגמה מתועדת אחת, הדף המוצר GK-B400E-EC-05מפרט מאוורר תקע EC 400 מ"מ עם אספקת 230 VAC תלת-פאזית ובקרת מהירות של 0–10 VDC או PWM. זה גם מפרט תקשורת RS485 ומשוב מד טכומטר. פרטים אלה חלים על אותו דגם; אמת את המפרט הנוכחי, פרוטוקול הבקרה והחיווט לפני האינטגרציה.
היצרן-פרסם את ההפניה לחיווט GK-B400E-EC-05. השתמש בהוראות החשמל הספציפיות לדגם הנוכחי להתקנה.הצג מקור ומפרט נוכחי ↗
בקש את עקומת הביצועים הנוכחית, שרטוט ממדים ומסמך חשמלי עבור כל דגם ברשימת הקצרים. שמור את הסיומת המדויקת ועדכון המסמך במפרט הרכישה. שם משפחה לבדו אינו יכול לבסס התנהגות הרכבה, אספקה או בקרה הניתנים להחלפה.
איך מאמתים את המעריץ שנבחר לפני ההפקה?
בנה את המדגם עם המתחם המיועד, המסנן, המגנים ורכיבי השקע. זהה את תיקוני המאוורר והבקר ברשומת הבדיקה, ולאחר מכן הגדר את תנאי הקבלה לפני ביצוע מדידות. המטרה היא להראות שההרכבה המוצעת עומדת בדרישה הניתנת לחזרה, עם מספיק מידע למהנדס אחר כדי לשחזר את ההשוואה.
רשום את זרימת האוויר, הלחץ, הקלט החשמלי ותצפיות הטמפרטורה הרלוונטיות בביקוש רגיל ובמקרי הגבלה שצוינו. כלול מדידות אקוסטיות בשיטה המוסכמת. שמור על הפרדה של-מסנן וטעון-תוצאות סינון, והבחנה בין ערכים נמדדים לאומדנים. מדידה ריקה צריכה להישאר ריקה עד להשלמת הבדיקה.
בדוק את התנהגות הבקרה וכן את הפעולה היציבה. ודא את התגובה הצפויה לפקודה המינימלית, שינויים בביקוש וכל אובדן-של-מצב האות. עבור מערכי אוהדים, תיעד את תרחיש ההפסקה המוסכם ואת התנהגות האוהדים הנותרים. הימנע מהתייחסות לבדיקת מאוורר בודדת מוצלחת- כהוכחה לכך שהמערך השלם יספק כל מקרה הפעלה.
פתור אי-התאמות על-ידי בדיקת הגדרות המדידה, התנגדות המערכת, הגדרות דליפת אוויר ובקרה מול התצורה המאושרת. שמור תיעוד של כל שינוי מתקן. לאחר שההרכבה עומדת בקריטריוני הקבלה שלה, שמור את כתב החומרים, ההגדרות והשרטוטים שנבדקו כאסמכתא לייצור. זה מחבר את בחירת המאוורר הצנטריפוגלי המקורי לתצורה שצוותי הרכש, הייצור והשירות יכולים לזהות.
שאלות נפוצות
האם מאוורר צנטריפוגלי גדול יותר תמיד יעיל יותר?
לא. היעילות תלויה במקום שבו פועל המאוורר ובתצורה המלאה. השווה גדלים מועמדים באותה זרימת אוויר ולחץ, כולל טווח בקרה, הפסדי התקנה ושטח פנוי.
האם אני יכול להחליף מאוורר צנטריפוגלי AC בגרסת EC?
פוטנציאלי, לאחר בדיקת עקומת החובה, היצע, מידות ודרישות בקרה. התאם את ההתקנה המלאה ואמת את המכלול החלופי. התווית "EC" אינה קובעת ירידה-בתאימות.
האם ניתן להשתמש בזרימת האוויר המקסימלית של הקטלוג ליחידה מסוננת?
רק אם הלחץ והתצורה המתאימים עומדים בדרישת היחידה. השתמש בעקומה הכוללת את ההתנגדות הרלוונטית ואשר את התוצאה המורכבת עם המסנן והמארז המיועדים.
מהי הבדיקה הראשונה כאשר זרימת האוויר המותקנת נמוכה מדי?
אשר את פקודת המהירות בפועל,-מצב נתיב האוויר ובסיס המדידה. השווה את אלה עם שרטוט החובה וההתקנה שנבחר לפני שאתה מניח שיש להחליף את המנוע או האימפלר.
כיצד עלי להשוות בין ספקי מאווררים צנטריפוגליים?
בקש מכל ספק את אותן הוכחות -נקודות חובה, שרטוטים, תיעוד בקרות ותנאי קבלה לדוגמה. לאחר מכן השווה משלוח, תמיכה ותנאים מסחריים עבור הדגם המוצע המדויק.
התחל עם נקודת ההפעלה שלך
שתף את זרימת האוויר, הלחץ, המתח, השטח הפנוי והיישום שלך עם Blauberg Motoren כדי לדון בתצורות מאוורר מתאימות.
דון בדרישת המאוורר שלך →מקורות והיקף
תיעוד הדגם נבדק ב-29 בספטמבר 2026; הסקירה המשפחתית של המוצר- עודכנה ב-30 בספטמבר 2026. האיור הראשון הוא פריסה שעוצבה מחדש המבוססת על גרפיקת המוצר-שסופקה על ידי החברה. מאמר זה מסביר שיטת בחירה וכולל חישוב להמחשה. הוא אינו מדווח על בדיקת מעבדה חדשה או על מקרה מבחן התקנה.
- Blauberg GK-B400E-EC-05: גרף ביצועים, מידות וחיווט.
- DOE: שיפור ביצועי מערכת המאווררים: יסודות-מערכת מאווררים והערכת אנרגיה.
- AMCA: אפקט מערכת ממתן: הפסדים הקשורים להתקנה-.
